Assemblage PCB double face

L'assemblage PCB double face est composé de 2 couches de carte PCB et assemble les composants. Et le circuit intégré utilise le VICOR V24B24T200BL. Il s'agit d'une puce en rupture de stock mais nous pouvons trouver le stock. Tous les contacts PCBA belle@betonpcb.com.

Envoyez demande
Description

Détail du produit

Voici le paramètre pcb double face :

Nombre de couches : 2 couches

Type de carte (rigide/flexible) : rigide

Type de matériau : FR4

Finition de surface : HASL

Couleur du masque de soudure : vert.

Couleur de la légende : Blanc

Test électrique : Oui

Contrôle d'impédance : Non

Enterré/Aveugle via : Non

Dimension du panneau : 48,514 mm * 62,23 mm

Épaisseur du panneau : 2,0 mm

Épaisseur de cuivre : 1 oz

Double sided PCB board Assembly

L'assemblage de circuits imprimés double face bom

AssemblerQuantitéDésignateurCommentaireLa descriptionFabrication_1
Non1Q1MMBT2222ALT1Transistor à usage général NPN SiliciumInfineon
Non4R1, R3, R4, R10OuvertRésistance SMD, Résistance SMD, Résistance, Résistance SMDPanasonic
Oui4C1, C3, C6, C74.7nFCondensateurKemet
Oui1C2100 uF_50VCondensateur polarisé (radial)Kemet
Oui1C4200nFCondensateurKemet
Oui1C510nFCondensateurKemet
Oui1D1D Zener-15vDiode ZénerVishay
Oui1P1Harwin5X2Connecteur Harwin, 5-broche, double rangée, 3 AHarwin
Oui1Q2IRF4905SMOSFET de puissance HEXFETInfineon
Oui1R210kRésistance CMSPanasonic
Oui1U1V24B24T200BLDC-DC Isolé, 24V, 200WVICOR

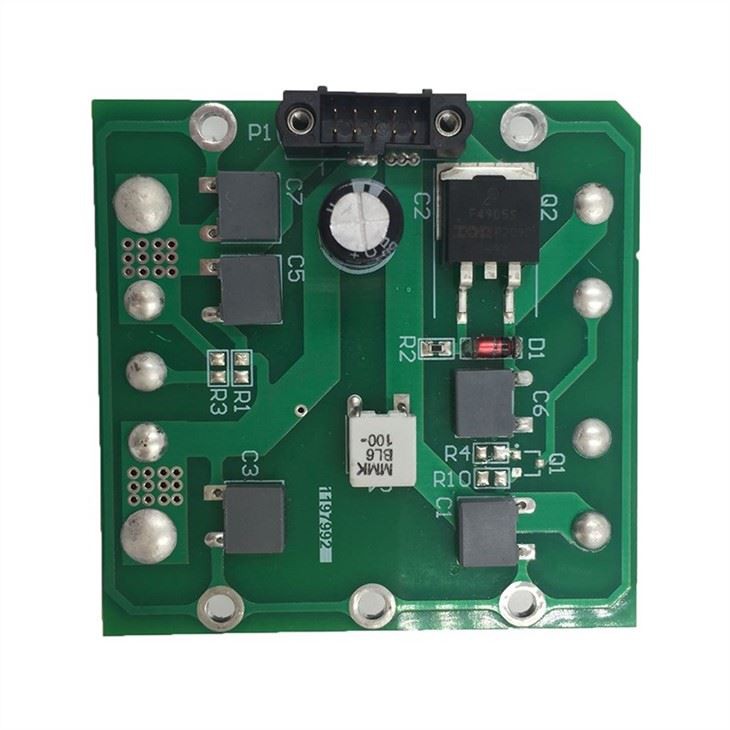

L'assemblage PCB double face montre

PCB ASSEMBLY

Processus d'assemblage de circuits imprimés double face


1. Application de la pâte à souder : Tout d'abord, la pâte à souder (une petite particule de pâte à souder mélangée à du flux) est appliquée sur la carte.

2. Placement des composants : le placement précis des composants dans les zones pré-planifiées de la carte est effectué par une machine robotisée de sélection et de placement.

3. Refusion : passez les composants avec la pâte à souder et les composants dessus à travers une bande transporteuse à travers un four de refusion de qualité industrielle.

4. Inspection : Après le processus de refusion, le PCB doit être inspecté pour vérifier sa fonctionnalité.

5. Insertion de composants traversants : certains types de circuits imprimés nécessitent l'insertion de composants traversants avec les composants CMS ordinaires.

6. Inspection finale : test fonctionnel de la carte assemblée ou inspection approfondie du circuit imprimé pour surveiller ses caractéristiques électriques, y compris la tension, le courant ou la sortie du signal. lorsque

7. Nettoyage : étant donné que le processus de soudage laisse une grande quantité de résidus de flux dans le circuit imprimé, il est essentiel de nettoyer soigneusement les composants avant d'expédier la carte finale au client.
