PCB rigide-flexible HDI

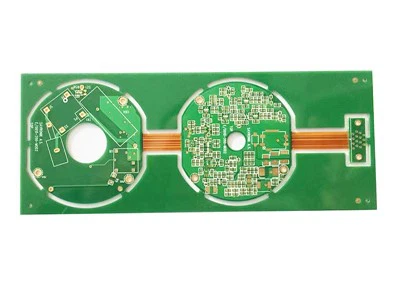

PCB HDI Rigid-FlexLes PCB HDI Rigid-Flex ont des vias borgnes et enterrés avec une très fine épaisseur de zone rigide de 0,6 mm. Ces PCB rigides-flexibles HDI ne sont pas d'une conception facile, mais avec l'aide d'équipements de pointe et de décennies d'expérience en fabrication, nous fabriquons avec succès ces PCB rigides-flexibles HDI avec un taux de défaut nul. HDI Rigid-Flex PCB, également appelé circuit multicouche rigide-flexible avec les avantages des circuits imprimés rigides et flexibles. Et les PCB HDI Rigid-Flex ont une densité d'interconnexion ou de trace plus élevée que les PCB normaux. Cela permet l'utilisation de vias plus petits, de microvias et de techniques de package avancées.
Description
PCB rigide-flexible HDI
Les cartes de circuits imprimés rigides-flexibles HDI sont fabriquées en liant des matériaux de circuits flexibles minces multicouches. Les couches sont d'abord laminées ensemble pour former un seul PCB flexible. Des adhésifs sont ensuite utilisés pour relier les couches entre elles. Ces panneaux stratifiés résultants résistent à des températures et des pressions élevées pour assurer une liaison étroite entre les deux couches rigides et flexibles.
Les cartes rigides et flexibles HDI présentent une densité de circuit, une dissipation thermique et une résistance chimique élevées. Elles sont donc principalement utilisées dans une variété d'appareils électroniques, notamment les téléphones mobiles, les ordinateurs portables et les tablettes, mais également dans les équipements médicaux, militaires et aérospatiaux. industrie.
Empilage de PCB rigide-flexible HDI
La structure PCB rigide-flexible utilise des trous borgnes et enterrés, c'est-à-dire un circuit rigide-flexible HDI. Les cartes de circuits imprimés rigides-flexibles HDI sont généralement pilotées par des applications BGA haute densité nécessitant des vias dans les plots. Ce type de construction peut également nécessiter une construction asymétrique si les vias borgnes doivent être interconnectés à la couche de circuit flexible.
2F+6R+2F HDIRempilage de circuits imprimés rigides et flexibles
Il s'agit d'un panneau rigide-flexible à 10 couches avec une conception HDI aveugle et enterrée. Et la carte HDI rigide-flex adopte le processus HDI+VOP de premier ordre. Après les vias aveugles au laser, ils doivent être plaqués et remplis, et le processus de bouchage par résine doit répondre aux exigences de stabilité du signal de conception du produit. Veuillez consulter l'empilement de cartes rigides-flexibles HDI de premier ordre.
Cet stackup est conçu pour une carte Rigid-Flex 10-couche, principalement pour les produits d'intelligence artificielle. Cet empilement de panneaux rigides-flexibles HDI de premier ordre montre toutes les épaisseurs de couche et les emplacements des trous de perçage. La partie FPC possède des vias enterrés et la partie rigide comporte des trous borgnes.
2R+2F+2R HDIRempilage de circuits imprimés rigides et flexibles
La carte rigide-flex adopte la technologie HDI, sa flexibilité de conception, sa fiabilité et son efficacité de câblage sont considérablement améliorées. Veuillez consulter l'empilement de PCB rigide-flex ci-dessous2R+2F+2R HDI.
Il s'agit d'un empilement de circuits rigide-flex 2+ HDI, et sa structure est 2R+2F+2R, qui est combinée avec 2 couches rigides, 2 couches flexibles et 2 couches rigides. Et ce circuit imprimé rigide-flexible HDI a des vias enterrés, des vias aveugles.
Le circuit imprimé rigide-flexible HDI possède un via borgne de L1 à L2 et un via enterré de L2 à L5. Enfin, il y a un via borgne en bas de L6 à L5. Ce circuit rigide-flexible HDI à 6 couches est une structure symétrique dans laquelle la couche flexible est située au centre de l'empilement de matériaux.
2R+2F+2R Interconnexion à chaque couche (ELIC) HDI Rigid-flexPCB Stackup
Alors que les circuits rigides-flexibles multicouches avec plus de couches et que les couches de circuits des cartes rigides-flexibles deviennent de plus en plus fines, les nouvelles technologies HDI sont utilisées pour augmenter la densité d'interconnexion. Chaque interconnexion de couche (ELIC) est une technologie HDI supérieure qui permet aux ingénieurs de conception de PCB de créer des cartes rigides ultra fines et plus flexibles avec une densité fonctionnelle élevée. Les cartes rigides-flexibles HDI avancées d'interconnexion à chaque couche (ELIC) contiennent des microvias empilés multicouches remplis de cuivre dans des plots pour réaliser des interconnexions plus complexes. Veuillez consulter ci-dessous 2R+2F+2R Chaque couche d'interconnexion (ELIC) HDI Rigid-flexPCB Stackup.
Cet empilement de PCB rigide-flexible HDI 2R+2F+2R Every Layer Interconnection (ELIC) est appliqué dans les équipements médicaux nécessitant une interconnexion haute densité. L'empilement de microvias permet d'économiser de l'espace et d'augmenter la densité, offrant une plus grande flexibilité de connexion interne, de meilleures capacités de routage et une capacité parasite inférieure. Si vous souhaitez en savoir plus sur les PCB HDI Rigid-Flex, veuillez me contacter librement.
